Setting Mikrotik Sebagai Gateway di VMWare

Setting Mikrotik Sebagai Gateway di VMWare



Setelah instalasi selesai, selanjutnya adalah setting dasar mikrotik yaitu mikrotik sebagai gateway. Pastikan :

1. Mikrotik sudah terinstal dan
2. Windows XP atau sejenisnya juga sudah terinstal

Seperti pada link pada Mikrotik VMware (lihat) dijelaskan kronologinya, kalo masih bingu ya.. spt dibawah

untuk keterangan dapat lihat disini

oke, sekarang saatnya beraksi....
buat 2 Lan Card untuk Mikrotik. lihat gambar

 klik edit virtual machine settings. dan selanjutnya lihat gambar.

lihatlah, terdapat 2 lan card (Network Adapter). pertama adalah NAT dan yang kedua LAN segment. untuk Lan segment, lihat gambar untuk pembuatan.

oke, selanjutnya masuk virtual network editor. pilih edit - vitual network editor. lihat gambar

oke, sekarang konfigurasiny sudah ok. tinggal konfigurasi untuk mikrotiknya. lanjut kebawah yuk...

1. rung virtual machine Windows XP, setelah itu, browsing internet dan download winbox.
(butuh koneksi internet pastinya.) download winbox
2. run virtual machine mikrotik dan login.
3. jika sudah terdownload winbox, run dan lihat gambar

 4. tunggu hingga keluar MAC address, dan klik.

 5. msukkan username dan password.
    untuk yang belum disetting :
    username : admin
    password :
    lalu klik connect

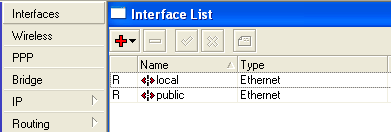

6. klik interface, pastikan terdapat 2 interface yang terdeteksi. setting nama masinge.
    etho0 : lokal
    etho1 :  publik



7.  klik ip - addresses. tambahkan 2 buah ip.
    ip untuk local : 192.168.23.3
    ip untuk publik : 192.168.8.1


8. klik ip - routes. tambahkan gateway. 192.168.23.3

9. klik ip - firewall. tambahkan firewall spt gambar

10. klik ip - DNS. tambhkan dns setting. lihat gambar

klik setting. lalu kilk OK.

11. semua sudah terkonfigurasi. saatnya test ping. klik new terminal. dan ketikkna ip seperti pada gambar

jika semua konek, maka konfigurasi berhasil. dan anda hebat.

Selanjutanya, setting ip address untuk client.
ip : 192.168.8.8
gateway : 192.168.8.1

dan cobalah ping google.com, jika sukses maka selamat,
